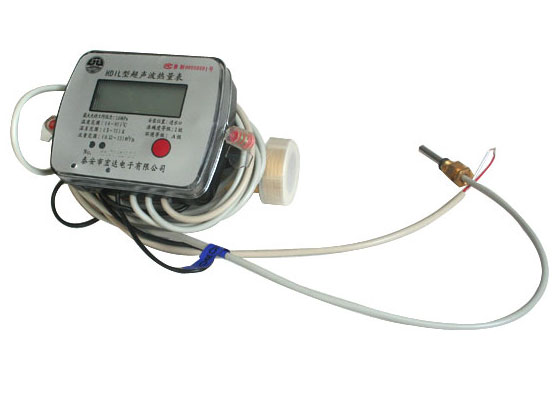

HDIL超聲波熱量表是由流量傳感器、配對溫度傳感器和計算器構成，具有結構緊湊、安裝方便等特點。本產品采用高品質壓陶瓷換能器，保證了高準確度和穩定性；無任何機械運動，無磨損，不易受惡劣水質影響且維護費用低；可水平或豎直安裝，安裝時可根據用戶不同需要安裝在進水管道或回水管道上（需預先選定）；可根據用戶不同的需要添加RS485接口來實現不同需求的遠程抄表功能，便于集中管理。
執行標準：中華人民共和國城鎮建設行業標準《熱量表》CJ128-2007
技術參數
| 通訊模式 | 紅外；M-bus； RS-485（可選）； | ||||
| 公稱直徑DN（mm） | 15 | 20 | 25 | 32 | 40 |
| 小流量qi(m3/h) | 0.03 | 0.05 | 0.07 | 0.12 | 0.20 |
| 常用流量qp(m3/h) | 1.5 | 2.5 | 3.5 | 6 | 10 |
| 大流量qs(m3/h) | 3 | 5 | 7 | 12 | 20 |
| 水量大讀數(m3) | 999999.99 | ||||
| 熱量大讀數(kW·h) | 99999999 | ||||
| 準確度等級 | 2級 | ||||
| 壓力損失 | ＜25kPa（在常用流量下） | ||||
| 大工作壓力 | 1.6MPa | ||||
| 熱耗計算 | 從0.25K開始 | ||||
| 溫度范圍 | 4℃ ～ 95℃ | ||||
| 溫差范圍 | 3℃ ～ 70℃ | ||||
| 溫度分辨率 | 0.01℃ | ||||
| 環境溫度 | A類 5℃ ～ 55℃ | ||||
| 電池工作時間 | 6年（鋰電池） | ||||
| 溫度傳感器 | PT1000鉑電阻 | ||||
| 顯示位數 | 8位 | ||||

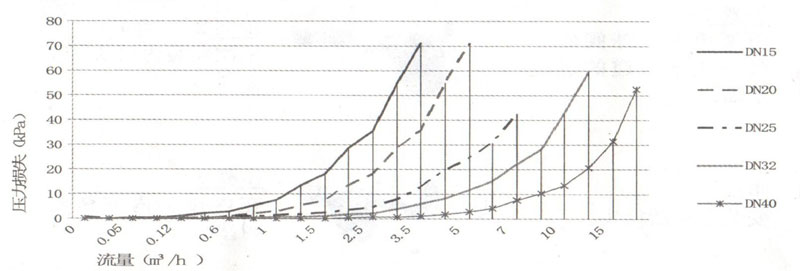

壓力損失特性曲線
操作說明
1.長按按鈕 3 秒后，顯示菜單將開始在 A1-A2-A3 之間進行轉換。松開時則進入相應菜單，短按按鈕時將在同一菜單下滾動顯示內容。
2.主顯示菜單A1：累計熱量（kW·h）、瞬時熱量（kW）、進回水溫度（℃）、進回水溫差（℃）、累計流量（m3）、瞬時流量（m3/h）、累計運行時間、累計報警時間八種顯示內容。
3.主顯示菜單A2：當前日期、當前時間、出廠編號(共14位H代表高位,L代表低位)、顯示測試、主板批量五種顯示內容。
4.主顯示菜單A3：前二十四個月每月消耗的熱量和流量數值，月份和數值之間自動交替顯示。
5.故障報警菜單：電池電量不足提示以及其他故障自動診斷功能。
